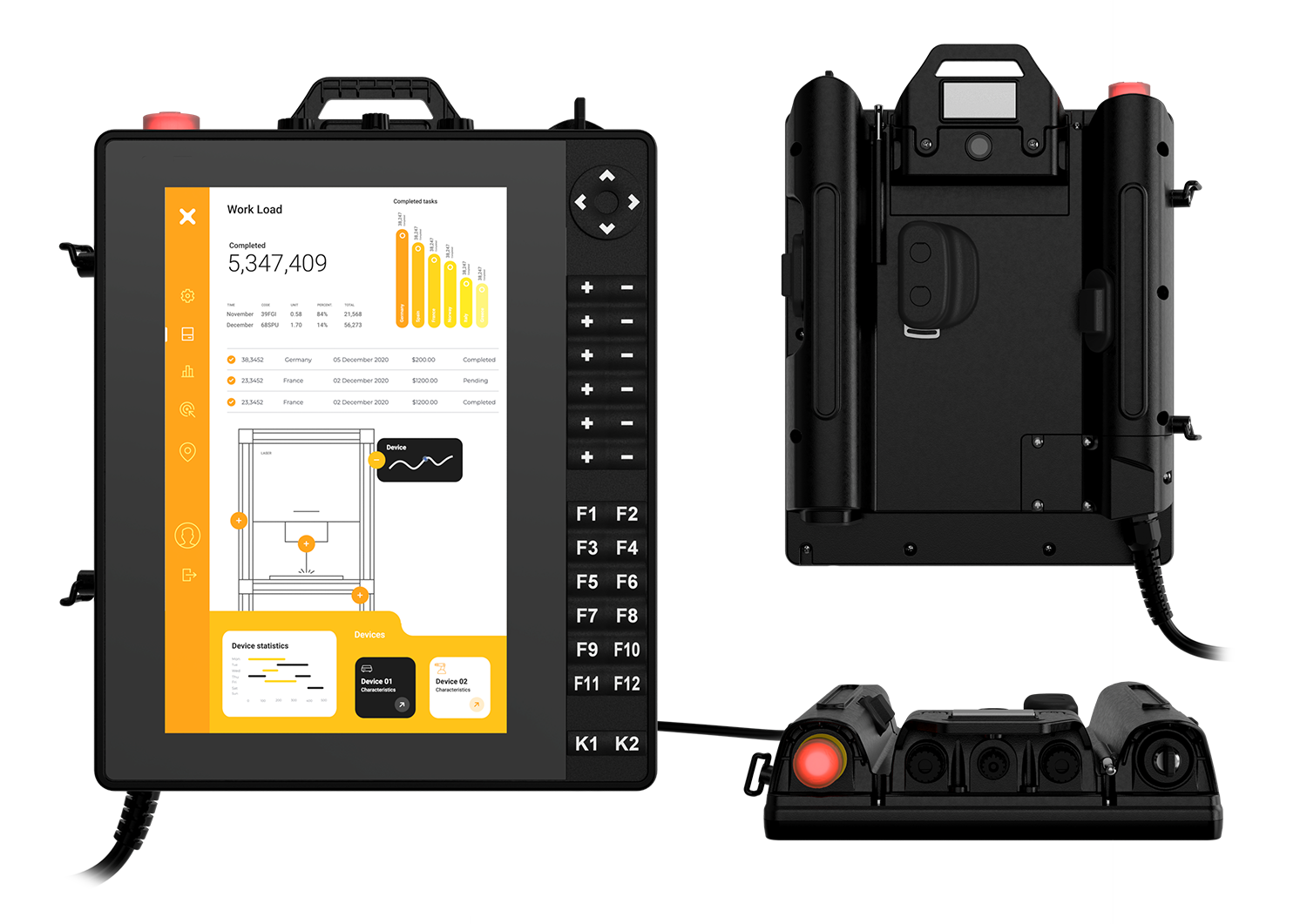

X10 Smart Wired
X10 Smart Wired ist ein mobiles 10”-HMI für industrielle Anwendungen, in denen Bedienermobilität, Sicherheit und Benutzerfreundlichkeit zuverlässig zusammenspielen müssen. Mit einem brillanten TFT-Farbdisplay, projiziert-kapazitiver Multitouch-Technologie und einer kabelgebundenen PoE-Verbindung bietet es eine intuitive und stabile Bedienerfahrung, ohne auf die Robustheit zu verzichten, die anspruchsvolle Maschinenanwendungen erfordern.
Das kompakte und leichte Design trägt dazu bei, die Ermüdung des Bedieners im täglichen Einsatz zu reduzieren und unterstützt eine komfortable Maschinenbedienung auch über längere Arbeitsphasen hinweg. Der beleuchtete Not-Halt-Taster und das Zustimmgerät bringen wichtige Sicherheitsfunktionen direkt in die Hand des Bedieners, während die ergonomische Tastatur mit 30 frei programmierbaren Tasten eine schnelle, präzise und vertraute Steuerung mit mechanischem Feedback ermöglicht.
X10 Smart Wired wurde für Anwendungen entwickelt, in denen Übersicht, Kontrolle und Sicherheit entscheidend sind. Das 10”-Display bietet mehr Platz für detaillierte Maschinenansichten, Diagnosen, Prozessdaten und interaktive Visualisierungen. Dadurch eignet sich das Gerät besonders für komplexe Maschinen, größere Anlagen und Situationen, in denen Bediener eine klare Übersicht direkt am Einsatzpunkt benötigen.
Optionale NFC- und Kamerafunktionen sowie der integrierte 3D-Beschleunigungssensor erweitern die Einsatzmöglichkeiten für Identifikation, Assistenz, Diagnose und anwendungsspezifische Workflows. Mit JMobile Runtime, Linux RT, Schutzart IP65 und zertifizierten Sicherheitsfunktionen bis SIL 3 / PLe ist X10 Smart Wired mehr als eine tragbare Bedienoberfläche: Es ist eine vollständige mobile HMI-Technologie für sicherere, klarere und effizientere Maschinenbedienung.
Übersicht
Das X10 Smart Wired ist ein sicherheitszertifiziertes Gerät mit kompaktem und leichtem Design. Es eignet sich ideal für Anwendungen, bei denen die Reduzierung der Ermüdung des Bedieners entscheidend ist, um menschliche Fehler zu vermeiden. Der beleuchtete Not-Aus-Knopf bietet zusätzliche Sicherheit.
Mit seinem brillanten 10-Zoll-Projektiv-Touchscreen und der Multitouch-Oberfläche ermöglicht es eine intuitive Bedienung und ein hervorragendes Benutzererlebnis. Die vollständig programmierbare, ergonomische Tastatur mit mechanischem Feedback erhöht die Sicherheit und den Bedienkomfort zusätzlich.
Ein optionales NFC-Gerät, eine optionale Videokamera und ein 3D-Beschleunigungssensor machen das X10 Smart Wired zu einer innovativen Lösung.
Hauptfunktionen
- 10-Zoll-TFT-Farbdisplay
- Kapazitiver Multi-Touchscreen
- Beleuchteter Not-Aus-Knopf
- Kabelgebundener PoE-Anschluss
- NFC-Gerät (optional)
- Videokamera (optional)
- 30 benutzerprogrammierbare Tasten
- 3D-Beschleunigungssensor
Finden Sie das richtige Produkt
Technische Daten
| System Resources | |
|---|---|
| Display - Colors | 10” TFT - 16M |
| Resolution | 800x1280 |
| Brightness | 400 Cd/m2 typ. |
| Dimming | Yes |
| Touchscreen | Projected Capacitive - Multitouch |
| CPU | 64-bit Quad Core - 1.6 GHz |
| Operating System | Linux RT |
| Flash | 4 GB (eMMC pSLC) |
| RAM | 2 GB |
| Real Time Clock, RTC Back-up | Yes - with rechargeable battery |
| Safety and controls | |
| Emergency Stop Button | Yes, illuminated |
| Enable Switch | 2, 3 positions switch |
| Selector Switch | 1, 8 positions (Optional) |
| Potentiometer | 2 (Optional) |
| Key switch | Yes (two keys included) |
| Function keys | Membrane keyboard with 30 user-programmable keys |
| Interface | |
| Safety Link Wired Ethernet | 10/100Mbit PoE |
| USB port | 1 (Host V2.0, max. 500 mA) |
| SD port | Yes |
| Sensors | Temperature, 3-Axis Accelerometer, Environment Light |
| Status LED | 1 (RGB) |
| Buzzer | Yes |
| NFC | ISO/IEC 14443A Optional |
| Camera | Optional |
| Ratings | |
| Power Supply | PoE supplied by Xbase Smart Wired |
| Current Consumption | 1.19A Max., Class 2 |
| Operating Temperature | -20°C to +60°C |
| Storage Temperature | -20°C to +70°C |
| Operating / Storage Humidity | 5-85% RH, non condensing |
| Protection Class | IP65 (not UL evaluated) |
| Dimensions and Weight | |
| Length | 226.1 + 15.6 mm (8.90” + 0.61”) |
| Width | 265.6 + 29.7 mm (20.46” + 1.17”) |
| Depth | 63.8 mm (2.51”) |
| Weight | 1.500 Kg |
| Approvals | |
| CE | Radio Equipment Directive 2014/53/EU (RED) - Machine Directive (2006/42/EC) |
| Safety functions | SIL (IEC 61508): Emergency Stop SIL 3, Enabling Device SIL 3 - Performance Level (EN ISO 13849-1): Emergency PLe; Enabling Device PLe |
| UL * | cULus: UL61010-1/UL61010-2-201 |
Validated technical specifications of our products are exclusively available in PDF documents named "Datasheet," which can be downloaded from the product page on our website.
Bestellinformationen
| Model | Part Number | |
| X10 Smart Wired - +X10PYEI00Y2CI1 | 10100580YE-0001 | Mobile HMI 10” PCAP Touch, Emergency Stop, Keypad, JMobile runtime |
| Accessories Model | Part Number | |
|---|---|---|
| ON3 XBASE POE | 10500600YE-0000 | X7/X10 base |
| ON3 CABLE POE 5MT | 10500580YE-0002 | X7/X10 Smart Wired Cable 5m |
| ON3 CABLE POE 10MT | 10500580YE-0001 | X7/X10 Smart Wired Cable 10m |
Validated technical specifications of our products are exclusively available in PDF documents named "Datasheet," which can be downloaded from the product page on our website.
