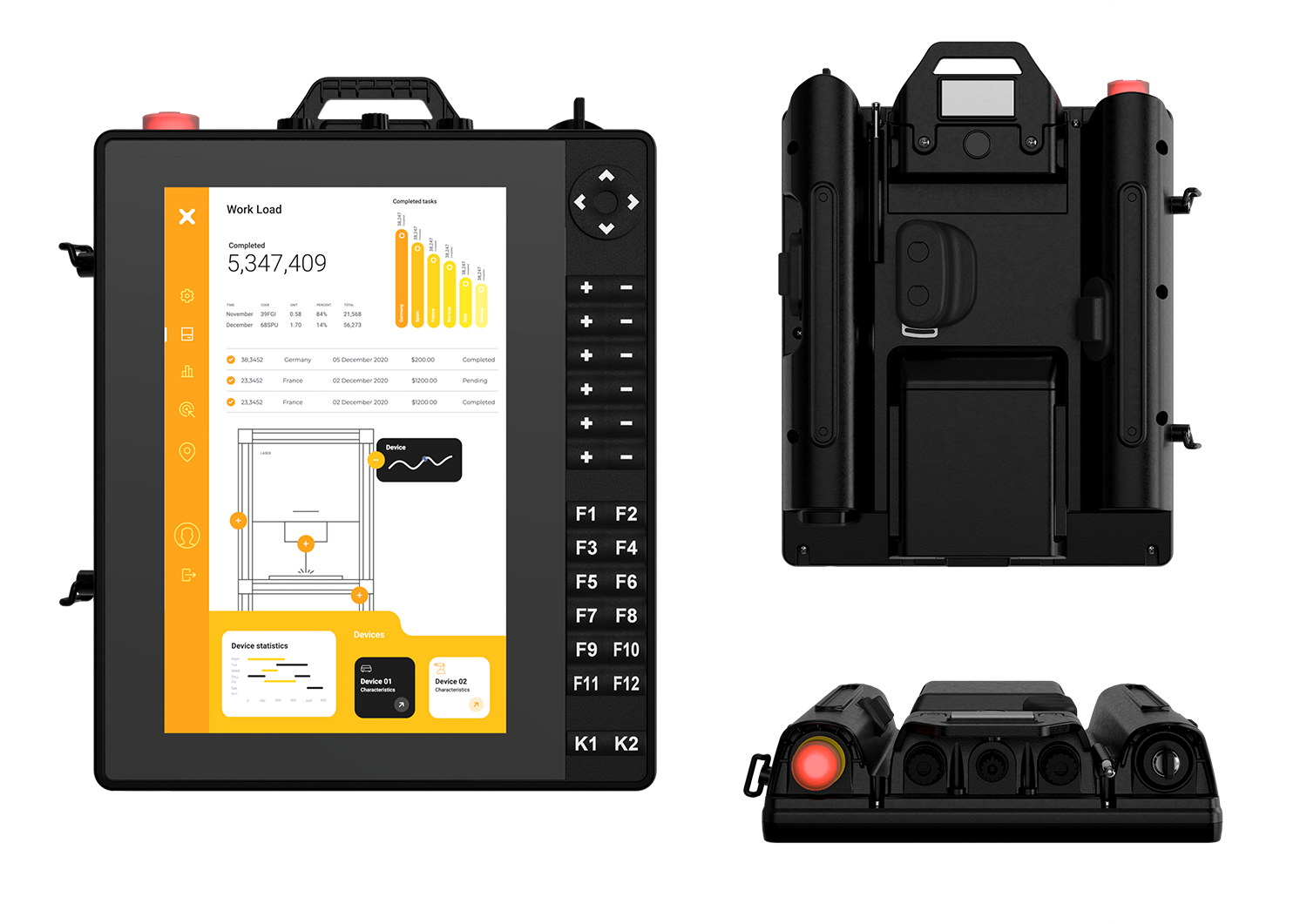

X10 Wireless
X10 Wireless wurde für industrielle Anwendungen entwickelt, in denen Bedienerfreiheit, Maschinensicherheit und intuitive Steuerung nahtlos zusammenwirken müssen. Als mobiles 10-Zoll-Wireless-HMI ermöglicht es Bedienern, sich flexibler rund um die Maschine zu bewegen und die Einschränkungen klassischer kabelgebundener Bediengeräte zu überwinden.
Das kompakte und leichte Design unterstützt eine komfortablere Nutzung im täglichen Betrieb und hilft, die Ermüdung des Bedieners bei Einrichtung, Wartung, Test und Überwachung von Maschinen zu reduzieren. Das brillante 10-Zoll-TFT-Display mit PCAP-Multitouch-Technologie bietet eine moderne, klare und reaktionsschnelle Benutzeroberfläche für eine effiziente Maschinenbedienung.
Sicherheit steht im Mittelpunkt der X10 Wireless Architektur. Das Gerät kombiniert Wireless Safety, einen beleuchteten Not-Aus-Taster und Zustimmfunktionen, um sichere Bedienereingriffe zu unterstützen. Die ergonomische Tastatur mit 30 frei programmierbaren Tasten und mechanischem Feedback bietet direkten Zugriff auf häufig genutzte Maschinenfunktionen.
X10 Wireless integriert zudem fortschrittliche Funktionen in einem mobilen Gerät: haptisches Feedback, 3D-Beschleunigungssensor, kabelloses Laden, optionales NFC und eine optionale Videokamera erweitern die Einsatzmöglichkeiten und verbessern die Interaktion zwischen Bediener und Maschine.
X10 Wireless ist die passende Technologie für Anwendungen, die ein großes mobiles Interface, hohe Benutzerfreundlichkeit und sichere kabellose Bedienung in anspruchsvollen industriellen Umgebungen erfordern.
Übersicht
X10 Wireless ist ein sicherheitsgeprüftes Gerät in kompakter und leichter Bauweise. Es ist ideal, wenn die Ermüdung des Bedieners minimiert und menschliche Fehler vermieden werden sollen.
Der kabellose Betrieb reduziert Risiken, da kein langes Kabel mehr benötigt wird, wie es bei herkömmlichen Bedienpulten üblich ist. Der beleuchtete Not-Aus-Taster trägt maßgeblich zur Sicherheit bei.
Ausgestattet mit einem brillanten 10-Zoll-Display, einem projizierten kapazitiven Touchscreen und einer Multitouch-Oberfläche ermöglicht es eine intuitive Bedienung und bietet ein hervorragendes Benutzererlebnis. Ein ergonomisches, vollständig programmierbares Tastenfeld mit haptischem Feedback erhöht die Sicherheit und den Komfort bei der Nutzung.
NFC-Gerät (optional), Videokamera (optional), kabelloses Laden des Akkus, 3D-Beschleunigungsmesser und haptisches Feedback machen X10 Wireless zu einer wegweisenden Lösung.
Hauptfunktionen
- Drahtlose Sicherheit
- 10-Zoll-TFT-Farbdisplay
- Kapazitiver Multi-Touchscreen
- Beleuchteter Not-Aus-Knopf
- NFC-Gerät (optional)
- Videokamera (optional)
- 30 benutzerprogrammierbare Tasten
- Haptisches Feedback (Vibration)
- 3D-Beschleunigungssensor
- Drahtloses Laden des Akkus
Finden Sie das richtige Produkt
Technische Daten
| System Resources | |
|---|---|
| Display - Colors | 10” TFT - 16M |
| Resolution | 800x1280 |
| Brightness | 400 Cd/m2 typ. |
| Dimming | Yes |
| Touchscreen | Projected Capacitive - Multitouch |
| CPU | 64-bit Quad Core - 1.6 GHz |
| Operating System | Linux RT |
| Flash | 4 GB (eMMC pSLC) |
| RAM | 2 GB |
| Real Time Clock, RTC Back-up | Yes - with rechargeable battery |
| Safety and controls | |
| Emergency Stop Button | Yes, illuminated |
| Enabling Switch | 2, 3 positions switch |
| Selector Switch | 1, 8 positions (Optional) |
| Potentiometer | 2 (Optional) |
| Key Switch | Yes (two keys included) |
| Function keys | Membrane keyboard with 30 user-programmable keys |
| Interface | |
| Safety link wireless | Safety Black Channel Link |
| USB port | 1 (Host V2.0, max. 500 mA) |
| SD port | Yes |
| Sensors | Temperature, 3-Axis Accelerometer, Environment Light |
| Status LED | 1 (RGB) |
| Haptic feedback | Yes |
| Buzzer | Yes |
| NFC | ISO/IEC 14443A Optional |
| Camera | Optional |
| Ratings | |
| Power Supply | Quick-change battery (14.4V/3350 mAh) |
| Operating Autonomy | 6h |
| Operating Temperature | 0°C to +55°C |
| Storage Temperature (without battery adapter with battery) | -20°C to +70°C |
| Storage Temperature (with battery adapter with battery) | Less than 1 year: 0°C to +25°C Less than 3 months: 5°C to 35°C |
| Operating / Storage Humidity | 5-85% RH, non condensing |
| Protection Class | IP65 (with battery adapter with battery) (not UL evaluated) |
| Dimensions and Weight | |
| Length | 226.1 + 15.6 mm (8.90” + 0.61”) |
| Width | 265.6 + 29.7 mm (20.46” + 1.17”) |
| Depth | 63.8 mm (2.51”) |
| Weight | 1.880 Kg (with battery adapter with battery) |
| Approvals | |
| CE | Radio Equipment Directive 2014/53/EU (RED) - Machine Directive (2006/42/EC) |
| Safety functions | SIL (IEC 61508): Emergency Stop SIL 3, Enabling Device SIL 3 - Performance Level (EN ISO 13849-1): Emergency PLe; Enabling Device PLe |
| UL * | cULus: UL61010-1/UL61010-2-201 |
| * Planned | |
Validated technical specifications of our products are exclusively available in PDF documents named "Datasheet," which can be downloaded from the product page on our website.
Bestellinformationen
| Model | Part Number | |
| X10 Wireless - +X10SYEI00Y2CI1 | 10100580YE-0006 | Mobile HMI 10” PCAP Touch, Emergency Stop, Keypad, JMobile runtime |
| Accessories Model | Part Number | |
|---|---|---|
| ON3 XBASE WIRELESS | 10500600YE-0001 | X7/X10 base |
| ON3 XDOCK-CHARGER | 10200580YE-0000 | X7/X10 Wireless charger |
| XDOCK | 10500540YE-0000 | X7/X10 Wireless wall mounting bracket |
Validated technical specifications of our products are exclusively available in PDF documents named "Datasheet," which can be downloaded from the product page on our website.
